Beskrivning

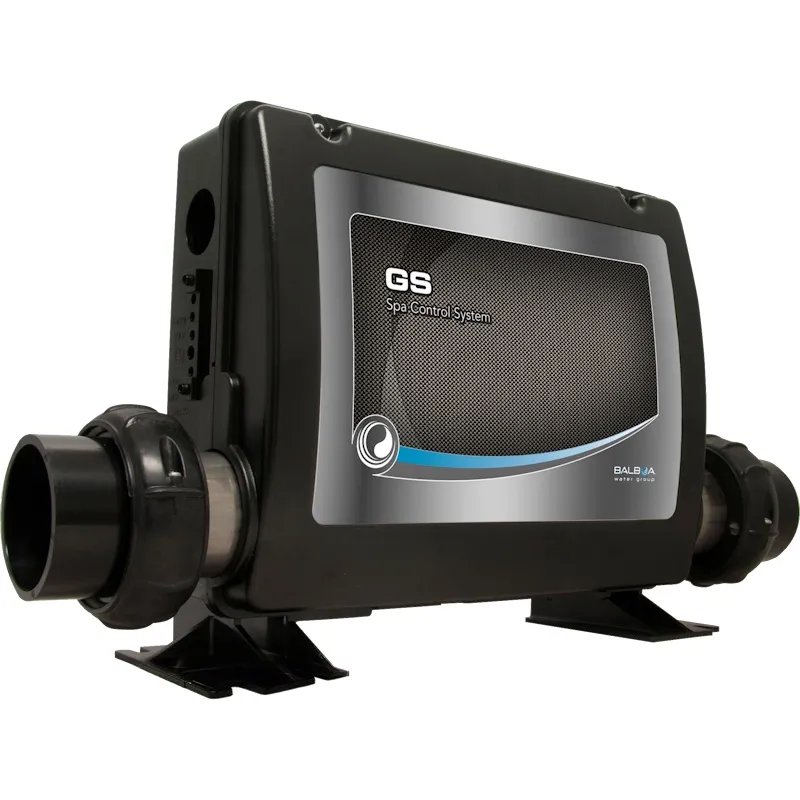

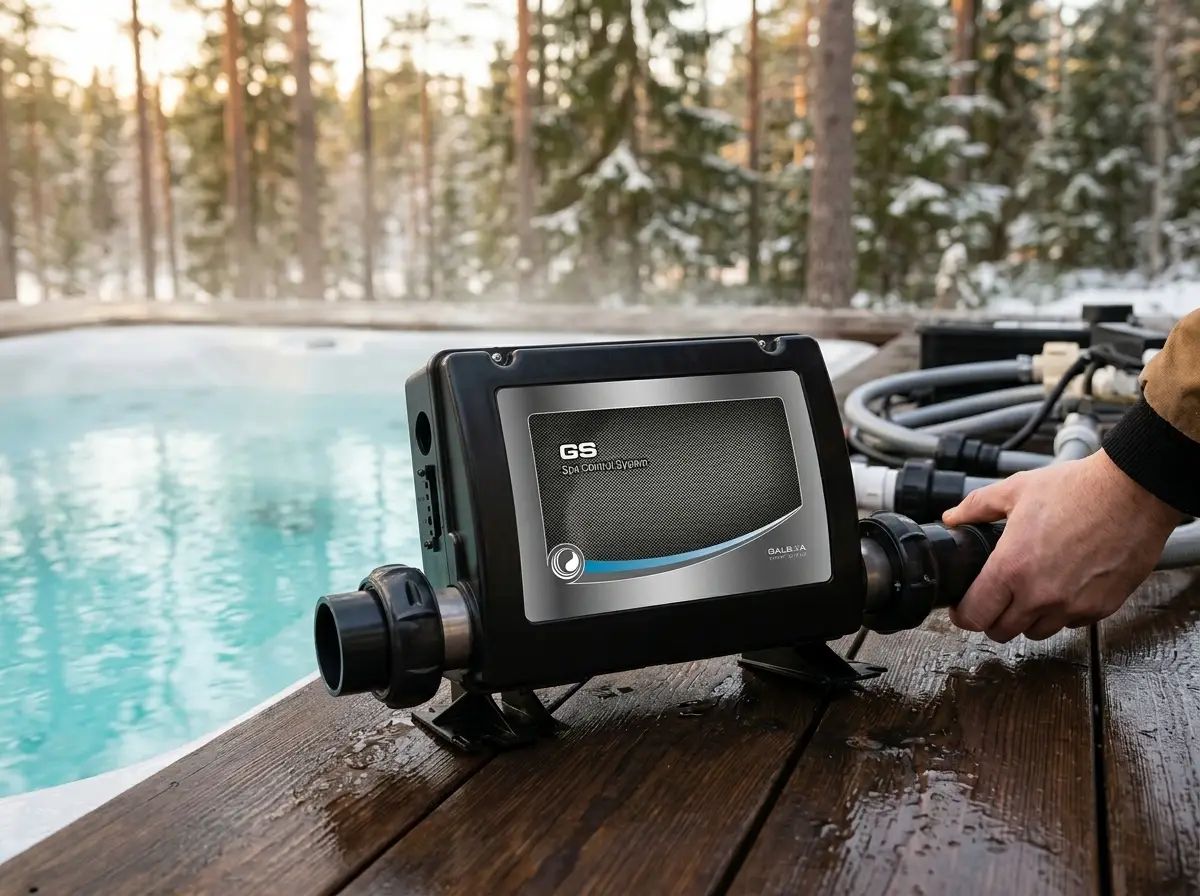

Balboa GS523DZ
Balboa GS523DZ spa kontrollsystem är ett utmärkt alternativ för eftermontering på äldre spabad om original utrustningen har slutat fungera. Alla Balboa GS styrboxar använder Balboas patenterade M7-teknologi som eliminerar tryckbrytare eller flödesbrytare och använder M7 temperatur sensorer i stället. Utrustningen ansluts till styrsystemet med AMP-kontakter. Styrboxen har inbyggd 3 kW värmare och kan anslutas till 1, 2 eller 3-fas 16 eller 32A.
Komponenter i styrboxen
Alla komponenter i Balboa GS523DZ styrbox kan köpas separat, delarna hittar du här.
- Balboa kretskort till GS523DZ
- Balboa extrakort till GS523DZ
- Värmare med 800 legering 3kW
- Värmare med 825 legering 4kW
- Värmare med Titanium legering 3kW
Paneler som passar
Standard ekonomi eller sleep mode
Styrboxen som också kallas kontrollsystem kan ställas i olika lägen för att spara på elförbrukningen. Kontrollsystemet har tre olika driftlägen, standard ”STD”, ekonomi ”Ecn” eller Sleep Mode ”SLP”. Dessa olika drifts lägen beskrivs utförligt i GS523DZ användare manual som finns längre ner på sidan eller under fliken dokument.
Konfiguration
Styrbox GS523DZ kan konfigureras på följande sätt.
230 V pump 1 | 1 eller 2 hastigheter
230 V pump 2 | 1 hastighet
230 V pump 3 | 1 hastighet
230 V blower
230 V ozone eller UV lampa
10 V Belysning
230 V radio
3 kW (Incoloy 800) värmare
230 V cirkulationspump
Strömförsörjning:
1. 230 V 50Hz 1×16-32A
2. 230 V 50Hz 2x16A
3. 230 V 50Hz 3x16A
Manualer
Ladda ner installations manual här
Ladda ner användare manual här
I Balboa GS523DZ användare manual kan man se inställningar som ”sleep mode” och ”eco mode” samt se olika felkoder.
