Balboa kretskort BP2100G1 C8Z
Art.nr: 59176-01
Fri frakt över 800 kr
14 dagars öppet köp
Säker betalning
Beskrivning
- Balboa BP2100G1 kretskort
- Kompatibel med Clim8zone

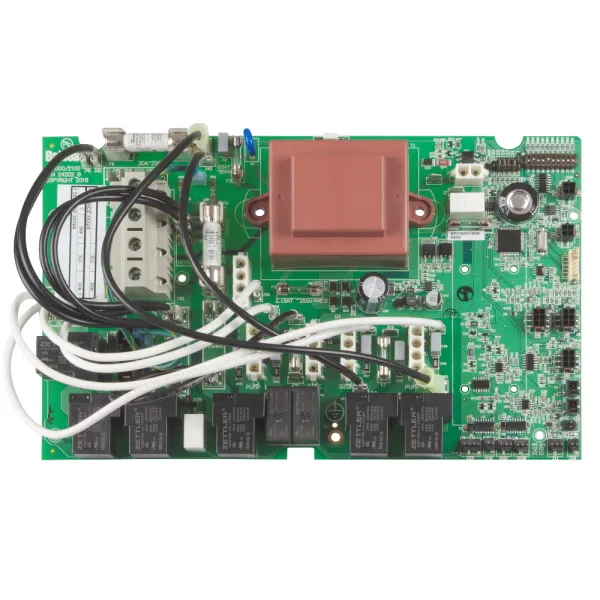

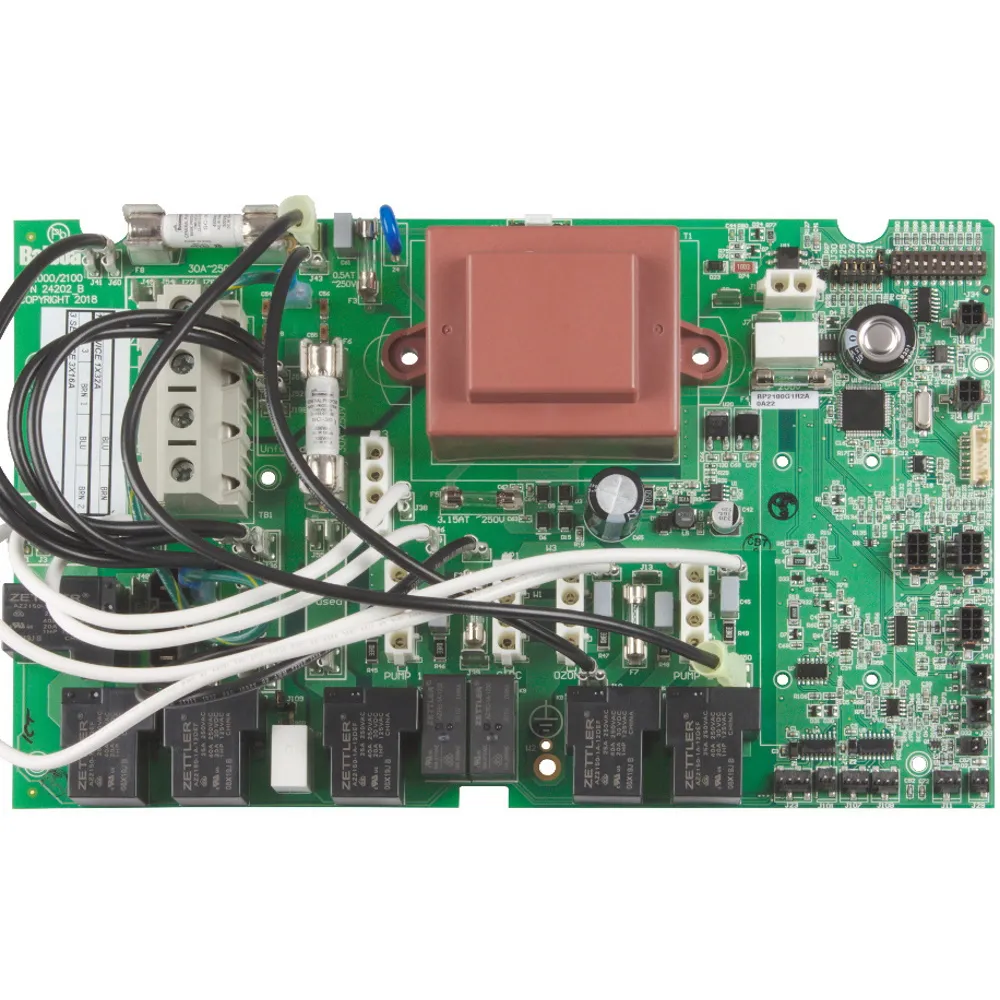

Detta är ett Balboa BP2100G1 kretskort, avsett för Balboa BP2100 styrsystem. Kretskortet hanterar spabadets funktioner som pumpar, värmare, ozonator, belysning och blower. Det är en direkt ersättning för ett befintligt, felaktigt kretskort i en kompatibel Balboa BP2100 eller BP2100G1 styrbox.
Passar dessa styrsystem och paneler
Kretskortet är avsett för Balboa BP2100 styrboxar och Balboa BP2100G1 kompletta styrsystem. Det ersätter även kretskort med referensnummer 56389-01, 56390-01 eller 56391-01.
Detta kretskort fungerar med följande toppaneler:
- Balboa TP600CE (version 2.3 eller senare)
- Balboa TP800 (version 1.2 eller senare)
- Balboa TP900 (version 1.2 eller senare)
- Balboa TP200, TP400, TP500 (om de stöds av BP2100-systemets konfiguration)
- Balboa Spa Touch
Observera att standard TP600-paneler utan CE-märkning inte ska användas med detta kretskort. Kortet är även kompatibelt med Clim8zone.
Tekniska specifikationer
- Modell: BP2100G1
- Tillverkarkod: 59176-01
- Ingångsspänning: 230 VAC
- Frekvens: 50 Hz
- Värmareffekt: Upp till 3,0 kW vid 240 VAC
- Pumputgångar: Pump 1, Pump 2, Pump 3 (230 VAC, max 12 A vardera)
- Cirkulationspump: 230 VAC, max 2 A
- Övriga utgångar: Blower, ozonator, 10 VAC belysning, A/V
- Sensorer: Dubbla M7 temperatursensorer (Sensor A och Sensor B)
- Konfigurationer: 18 programmerbara uppsättningar
Viktigt vid byte av kretskort
Att byta ett kretskort kräver noggrannhet. Det nya Balboa BP2100G1 kretskortet har nyligen genomgått en konfigurationsändring med nya platser för anslutningarna. Trots att de olika versionerna är kompatibla, kopplas utrustningen till olika platser. Var särskilt uppmärksam vid trefasanslutningar, då kablarna kopplas olika beroende på version.
Jämför alltid det befintliga kretskortets referens, kabelpositioner, värmaranslutningar, sensorpluggar, panelanslutning, säkringslayout, bygelpositioner och DIP-switchinställningar. Ett BP2100G1-system kan konfigureras på flera sätt. Det nya kretskortet måste matcha de installerade pumparna, blowern, cirkulationsuppsättningen och anslutna kontroller.
DIP-switcharna används för testläge, minnesåterställning, värmarens nedkylningsbeteende, strömregler och konfiguration. De ursprungliga switchpositionerna är oftast den bästa referensen om spabadet fungerade korrekt tidigare. För att aktivera testläge, sätt S1-switchen i ON-läge.
Byte av kretskort involverar nätspänningskomponenter, värmarkablar och systemkonfiguration. Arbetet bör utföras av en erfaren tekniker eller en kompetent person. Felaktigt val av kort, felaktig kabeldragning, statisk skada eller felaktig installation kan skada kretskortet och ogiltigförklara garantin.
Frakt & retur
Vi erbjuder fri frakt på beställningar över 800 kr. Leveranstid är normalt 1–2 arbetsdagar. Du har 14 dagars öppet köp från leveransdatum.
Varumärke
Leverans
Leveranstider för lagervaror
- Vid beställning vardagar före 12:00 skickas beställningen samma dag och finns i de flesta fall att hämta hos valt ombud inom 1–2 arbetsdagar. Vissa undantag kan finnas, t.ex. där DHL inte har daglig utkörning eller om det av naturliga skäl inte är möjligt t.ex. långa avstånd. Ni kan söka mer information om leveranstiderna för DHL-Servicepoint här.
Dokument
Returpolicy
Produkten ska returneras i säljbart skick och i originalförpackning. Kontakta kundservice innan retur så hjälper vi dig med instruktioner.

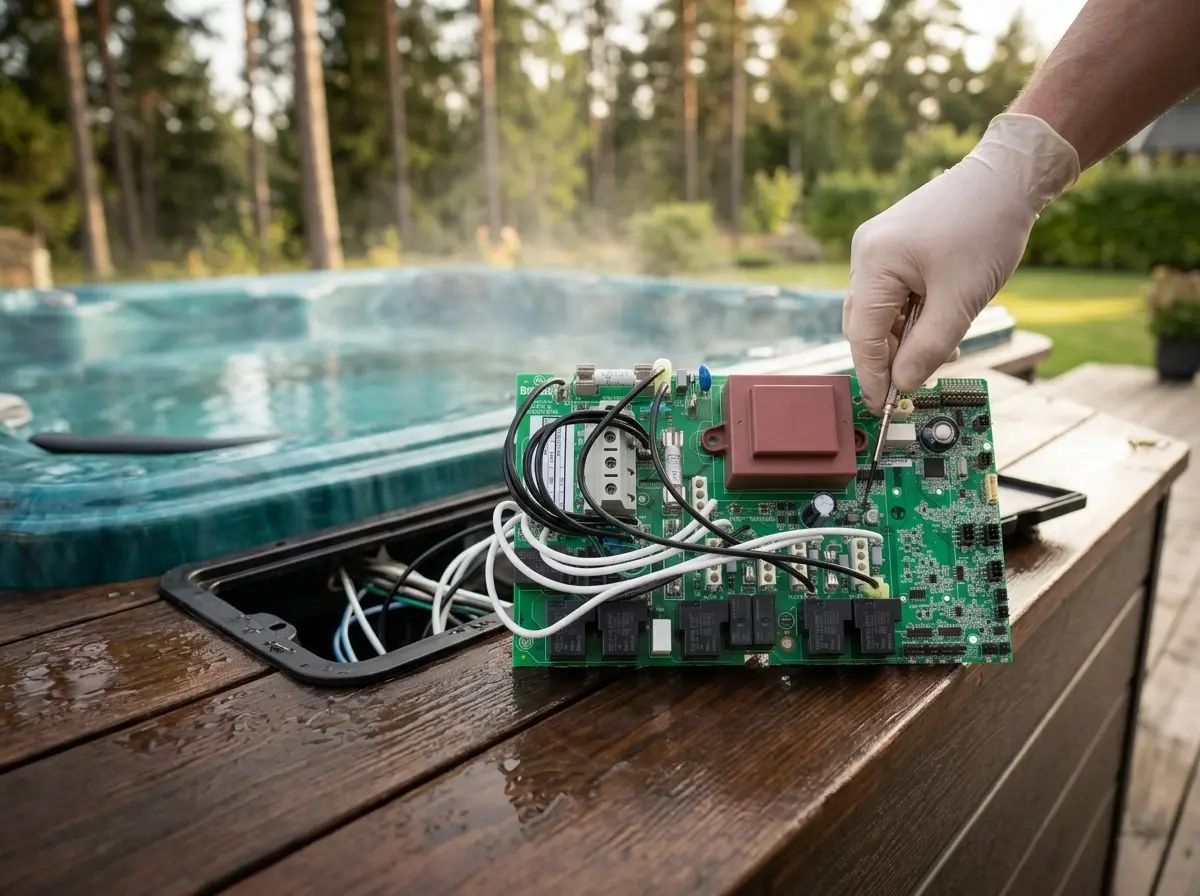

Så använder du Balboa kretskort BP2100G1 C8Z
Denna guide hjälper dig att förstå de praktiska stegen och viktiga övervägandena när du byter ditt Balboa BP2100G1 kretskort. Att byta kretskort kräver noggrannhet och korrekt hantering.
Steg för steg
Stäng av strömmen
Bryt strömmen till spabadet helt vid huvudströmbrytaren innan du påbörjar något arbete. Detta skyddar både dig och spabadets komponenter.
Jämför kort och anslutningar
Kontrollera att det nya kretskortet matchar ditt befintliga kort. Jämför referensnummer, kabelpositioner, värmaranslutningar, sensorpluggar, panelanslutning, säkringslayout och bygelpositioner. Det nya kortet har nya platser för vissa anslutningar.
Kontrollera systemkonfiguration
Säkerställ att det nya kortets konfiguration stöder ditt spabads specifika pumpar, blower och cirkulationssystem. Ett BP2100G1-system kan konfigureras på upp till 18 olika sätt.
Ställ in DIP-switchar
Överför DIP-switchinställningarna från ditt gamla kretskort till det nya. De ursprungliga positionerna är oftast den bästa referensen om badet fungerade korrekt tidigare.
Aktivera testläge
Efter installation kan du sätta S1-switchen i ON-läge för att aktivera systemets testläge. Detta hjälper dig att verifiera funktionaliteten.
Vanliga frågor
Det innebär att nya Balboa BP2100G1 kretskort har fått nya platser för vissa anslutningar. Utrustningen kopplas därmed till olika platser jämfört med äldre versioner. Var särskilt uppmärksam vid trefasanslutningar.
Ja, det är viktigt att jämföra det befintliga kortets referensnummer, kabelpositioner, värmaranslutningar, sensorpluggar, panelanslutning, säkringslayout och bygelpositioner. Detta säkerställer att det nya kortet blir korrekt installerat.
Det nya kretskortet måste matcha de pumpar, blower och cirkulationsuppsättning du har installerade. De ursprungliga DIP-switchpositionerna är oftast den bästa referensen om spabadet fungerade korrekt tidigare.
DIP-switcharna används för att aktivera testläge, återställa minnet, styra värmarens nedkylningsbeteende, reglera ström och konfigurera systemet.
Byte av kretskort involverar komponenter med nätspänning, värmarkablar och systemkonfiguration. Arbetet bör utföras av en erfaren tekniker eller en kompetent person för att undvika skador och ogiltigförklaring av garantin.
Felaktigt val av kort, felaktig kabeldragning, statisk skada eller felaktig installation kan skada kretskortet och ogiltigförklara garantin.
