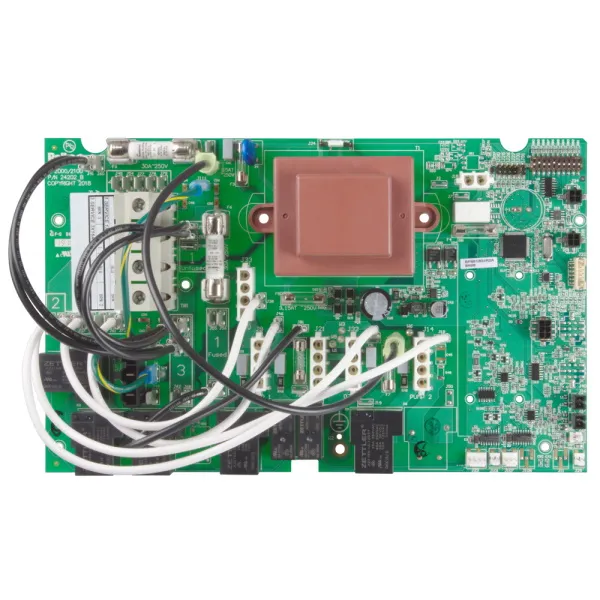

Balboa kretskort BP6013G2 C8Z

Balboa kretskort BP6013G2 är en reservdel för ditt spabads styrsystem. Kretskortet hanterar viktiga funktioner som pumpar, värmare och belysning. Det säkerställer att ditt spabad fungerar korrekt.

Kompatibilitet och styrfunktioner

Detta kretskort är specifikt designat för Balboa BP600 och BP601 styrsystem. Kontrollera att ditt befintliga kort har layouten BP6013G2 BP2X CZM8. Om du byter från ett äldre kort behöver du även byta expanderkortet till modell 59097. Kretskortet är kompatibelt med Clim8zone värmepumpar.

Kortet styr följande funktioner i ditt spabad:

• Cirkulationspump
• Pump 1 (dubbel- eller enkelhastighet)
• Pump 2 (dubbel- eller enkelhastighet)
• Blower
• 3,0 kW värmare
• Ozonator
• 10 V belysning
• A/V-anslutning
• Wi-Fi-modul (tillval)
• Kompatibla TP topside-paneler

Tekniska data

Kretskortet har måtten 280 × 170 mm. Det arbetar med 230 V spänning och 50 Hz frekvens. Värmaren har en effekt på 3,0 kW.

Detaljerade utgångar

• Pump 1: 230 VAC, 2-hastighet, max 12 A. Har en 15-minuters timer, eller 30-minuters timer i låg hastighet för setup 8-12. Kan vara 1-hastighet i setup 6 och 7. Fungerar som cirkulationspump i setup 8-12 och måste då cirkulera 20 GPM genom värmaren.
• Pump 2: 230 VAC, 2-hastighet, max 12 A. Har en 15-minuters timer. Kan vara 1-hastighet i setup 4, 5, 6, 7, 11 och 12.
• Pump 3/Blower 3: 230 VAC, 1-hastighet, max 12 A. Har en 15-minuters timer. Används i setup 2, 5, 7, 9 och 12.
• Blower: 230 VAC, 1-hastighet, max 4 A. Har en 15-minuters timer. Används i setup 1, 4, 6, 8 och 11.
• Cirkulationspump: 230 VAC, 1-hastighet, max 2 A. Stöder programmerbara filtreringscykler. Fungerar som cirkulationspump i setup 1-7 och måste då cirkulera 20 GPM genom värmaren.
• Ozonator: 230 VAC, max 0,5 A. Arbetar samtidigt med cirkulationspumpen i setup 1-7, eller självständigt i setup 8-12.
• Spabadslampa: 10 VAC, On/Off, max 2 A. Har en 240-minuters timer.
• A/V (Stereo): 230 VAC, max 2 A. Har ständig spänning.

Installation och konfiguration

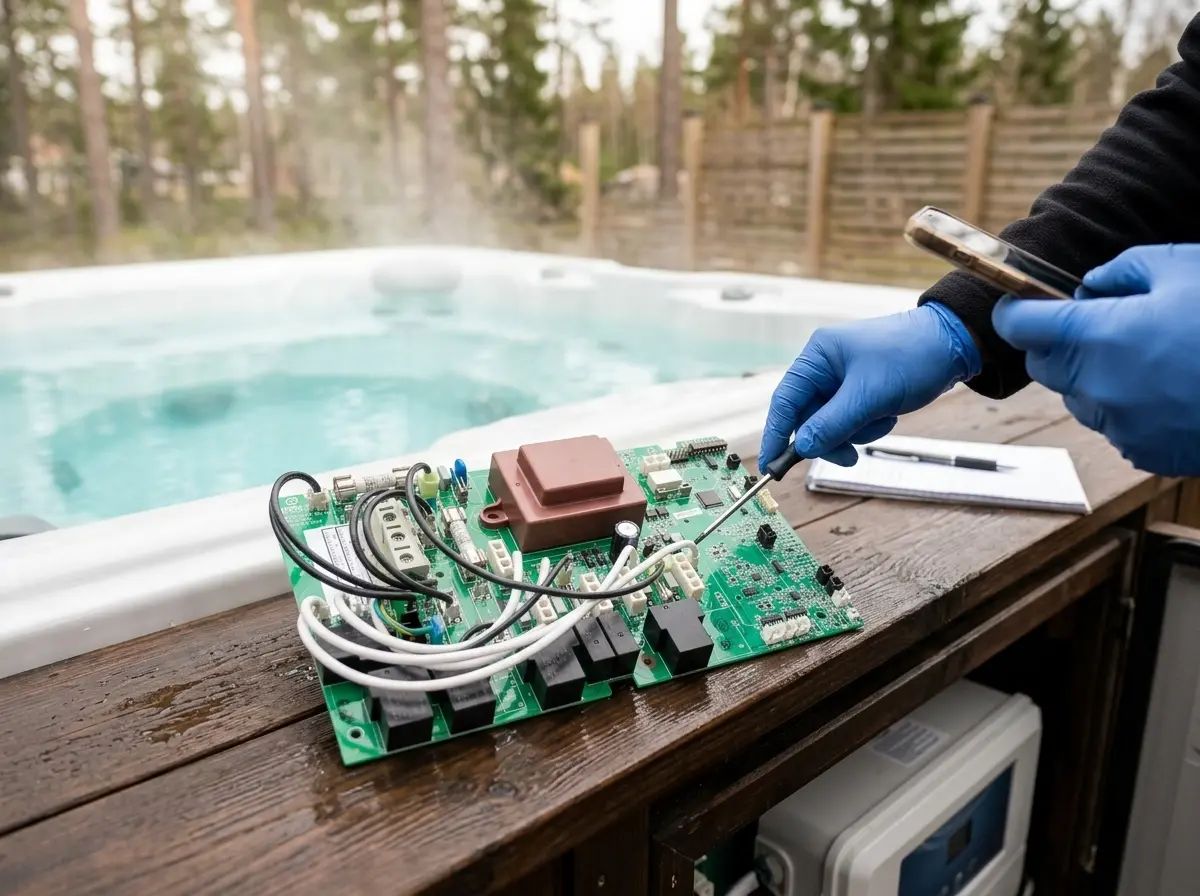

Kretskortet är avsett för att ersätta ett befintligt, trasigt kort i ett kompatibelt Balboa BP600 eller BP601 styrsystem. Innan du tar bort det gamla kortet, dokumentera noga dess referens, kabelpositioner, anslutningar till topside-panelen, pumpkonfiguration, blower-anslutning, värmarkabeldragning, ozonanslutning och ljusutgång. Det är viktigt att den nya BP2X CZM8-versionen matchar det ursprungliga kortets layout och den anslutna utrustningen.

Kortets funktioner för cirkulationspump, Pump 1, Pump 2, blower och topside-panel styrs via DIP-switchar eller konfigurationsinställningar. Använd de inställningar som fanns på det gamla kortet som referens, förutsatt att spabadet fungerade korrekt tidigare.

För att aktivera testläge slår du S1-switchen till ON. För att ändra mjukvaruinställningar i topside-panelens meny, se det specifika tekniska databladet. Bekräfta att den valda mjukvaruinställningen stämmer överens med dina pumpar, cirkulationspump och tillbehör. När du har valt och bekräftat konfigurationen, stäng av strömmen och slå S1-switchen till OFF. Kontrollera även att service-/amperagekonfigurationen stämmer med spabadets strömförsörjning och den totala belastningen.

Att byta kretskort innebär arbete med nätspänning, värmarkabeldragning och spabadets styrsystem. Vi rekommenderar att en erfaren fackperson eller en kompetent individ utför installationen. Felaktigt val av kort, felkoppling, statisk elektricitet eller felaktig konfiguration kan skada kretskortet och ogiltigförklara eventuella garantier.
