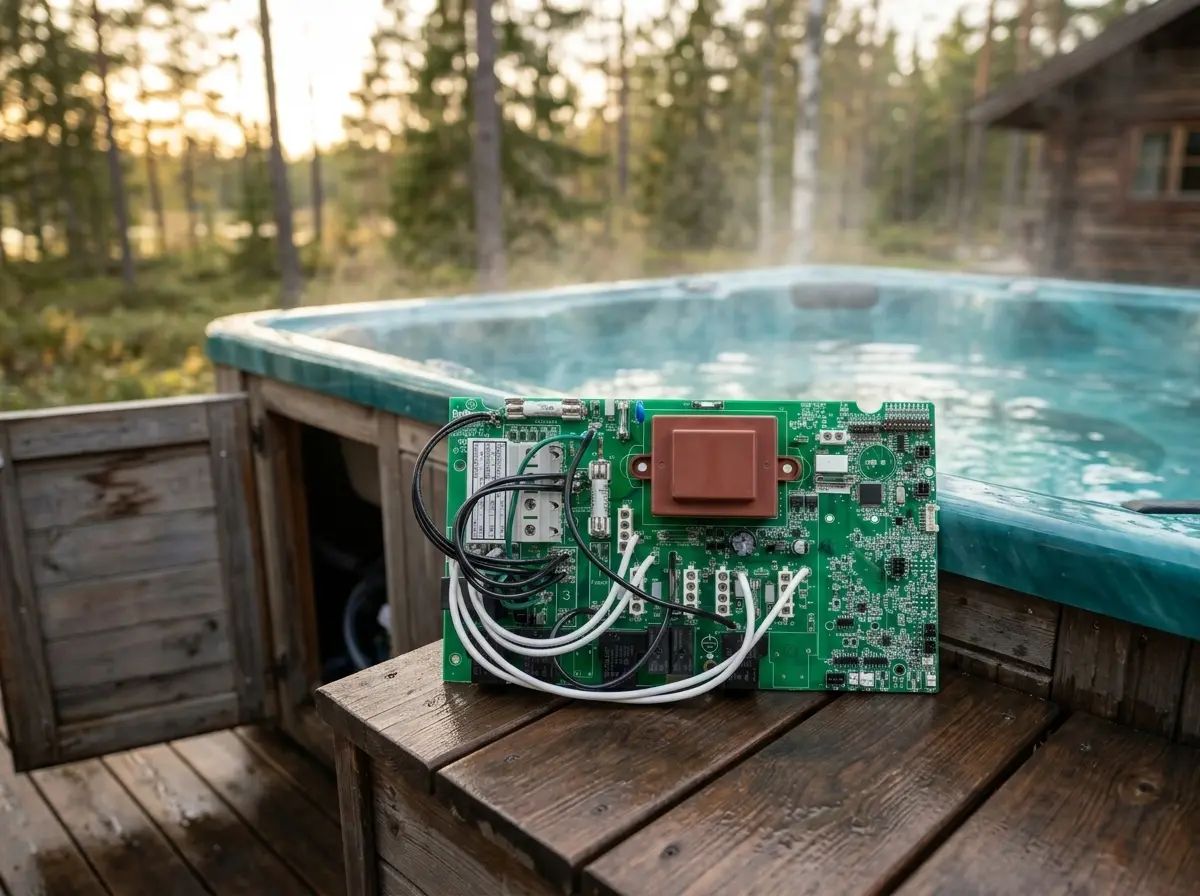

Balboa kretskort BP-6013G1 C8Z
Art.nr: 59147-02
Fri frakt över 800 kr
14 dagars öppet köp
Säker betalning
Beskrivning
- Balboa BP6013G1 kretskort
- Kompatibel med Clim8zone

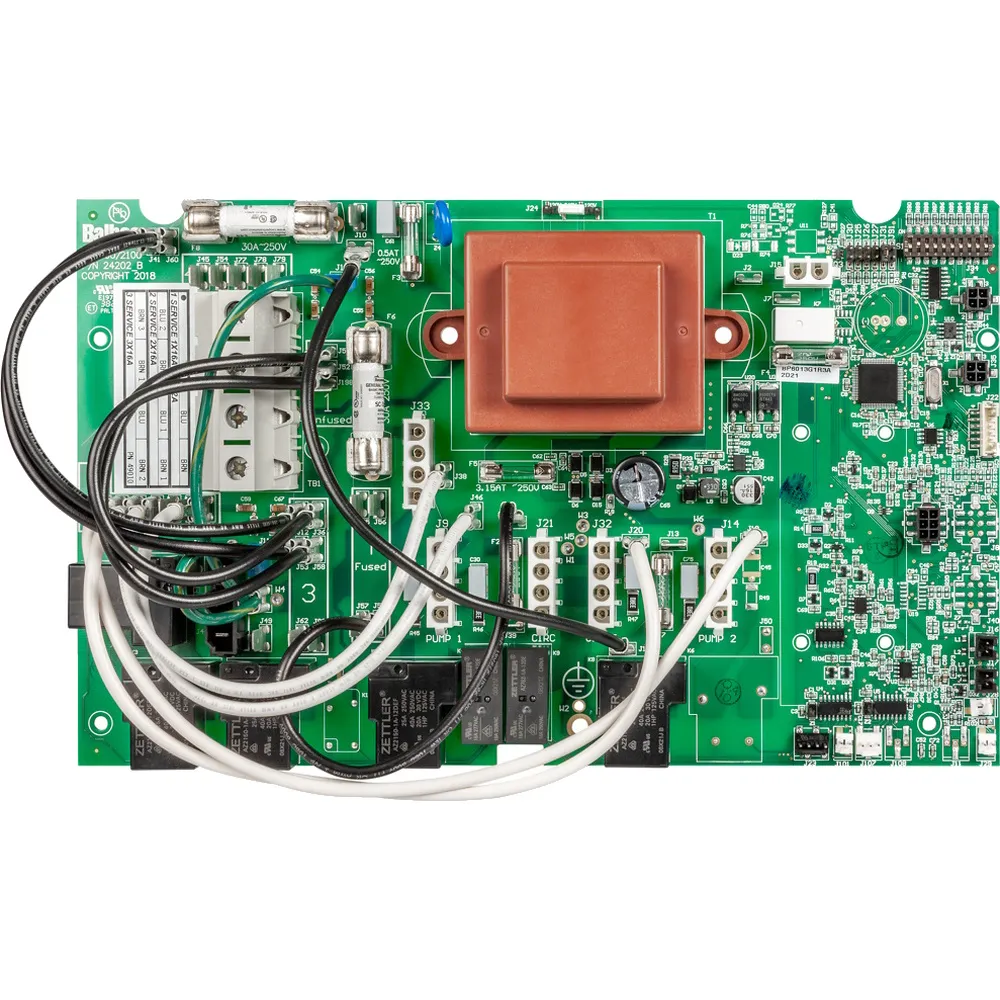

Balboa kretskort BP6013G1 (PCB)
Balboa kretskort BP6013G1 PCB är en reservdel till Balboa BP6013G1 styrsystem.
Balboa BP6013G1 (PCB) hanterar
- Pump 1: 1-speed pump eller 2-speed pump
- Pump 2: 1-speed pump eller luftpump (blower)
- Cirkulationspump
- 1 ozonator
- Belysning
Systemutgångar
- Pump 1 230VAC 2-hastighet 12A max 15-minuters timer (30-minuters timer för Pump 1 i låg hastighet & setup 8-12)
1-hastighet i setup 2, 4 och 6
Pump 1 är cirkulationspump i setup 1, 3 & 5.
Måste cirkulera 20 GPM genom värmaren - Pump 2 230VAC 1-hastighet 12A max 15 minuters timer 1-speed i setup 1, 2 och 7
- Blower 230VAC 1-hastighet 4A max 15 minuters timer. Används i Setup 3, 4 & 8
- Circ Pump 230VAC 1-hastighet 2A max Programmerbara filtreringscykler + polling
Detta är cirkulationspumpen i setup 2, 4, och 6 - 9.
Måste cirkulera 20 GPM genom värmaren - Ozon 230VAC 0,5A max. Arbetar samtidigt med Cirkulationspumpen i setup 2, 4, och 6 - 9.
0,5A max. Arbetar självständigt setup 1, 3 och 5. - Spa Light 10VAC On/Off 2A max 240-minuters timer.
- A/V (Stereo) 230VAC 2A max Ständig spänning på (hot)
- Värmare 3,0kW @ 240VAC max
2,0 kW @ 240VAC max
Konfigurations tabell för Balboa BP6013G1
Frakt & retur
Vi erbjuder fri frakt på beställningar över 800 kr. Leveranstid är normalt 1–2 arbetsdagar. Du har 14 dagars öppet köp från leveransdatum.
Varumärke
Leverans
Leveranstider för lagervaror
- Vid beställning vardagar före 12:00 skickas beställningen samma dag och finns i de flesta fall att hämta hos valt ombud inom 1–2 arbetsdagar. Vissa undantag kan finnas, t.ex. där DHL inte har daglig utkörning eller om det av naturliga skäl inte är möjligt t.ex. långa avstånd. Ni kan söka mer information om leveranstiderna för DHL-Servicepoint här.
Dokument
Returpolicy
Produkten ska returneras i säljbart skick och i originalförpackning. Kontakta kundservice innan retur så hjälper vi dig med instruktioner.
Så använder du Balboa kretskort BP-6013G1 C8Z
Denna guide för Balboa kretskort BP-6013G1 hjälper dig att förstå hur kortet styr ditt spabads funktioner. Du får information om de olika systemutgångarna och deras kapacitet.
Steg för steg
Stäng av strömmen
Börja alltid med att bryta strömmen till spabadet vid huvudströmbrytaren. Kontrollera att ingen spänning finns innan du påbörjar arbetet.
Öppna styrsystemet
Lossa skruvarna som håller fast locket på Balboa BP6013G1 styrsystemet. Lyft försiktigt av locket för att komma åt kretskortet.
Koppla bort kablar
Fotografera hur alla kablar är anslutna till det befintliga kretskortet. Koppla sedan försiktigt bort alla kablar, inklusive de från pumpar, ozonator, belysning och värmare.
Byt kretskort
Skruva loss det gamla kretskortet från styrsystemets chassi. Montera det nya Balboa BP6013G1 kretskortet på samma plats och fäst det med skruvarna.
Anslut kablarna
Anslut kablarna till det nya kretskortet enligt dina tidigare anteckningar eller fotografier. Se till att alla anslutningar sitter säkert och korrekt.
Stäng och testa
Sätt tillbaka locket på styrsystemet och fäst det med skruvarna. Slå på strömmen till spabadet och kontrollera att alla funktioner fungerar som de ska.
Vanliga frågor
Kretskortet kan styra en en- eller tvåhastighetspump för Pump 1. För Pump 2 kan du ansluta en en-hastighetspump eller en luftpump (blower).
Både Pump 2 och blower har en 15-minuters timer. För Pump 1 är timern 15 minuter, eller 30 minuter vid låg hastighet i vissa konfigurationer.
Både Pump 1 och Pump 2 kan hantera maximalt 12 A vid 230 VAC. Blower har en gräns på 4 A.
I setup 2, 4 och 6-9 arbetar ozonatorn samtidigt med cirkulationspumpen. I setup 1, 3 och 5 arbetar den självständigt.
Ja, kretskortet har en utgång för A/V (Stereo) med ständig spänning på 230 VAC och maximalt 2 A.
Kortet stödjer en värmare på upp till 3,0 kW vid 240 VAC, eller 2,0 kW vid 240 VAC.
